3D SubsurfaceViewer

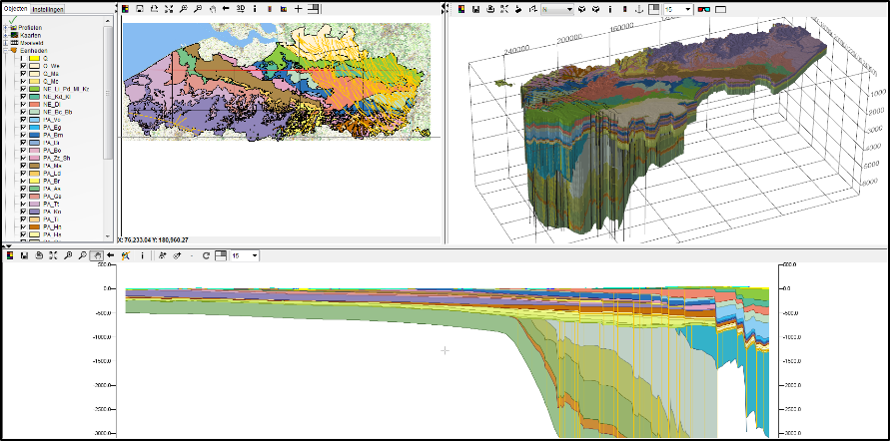

Met de 3D SubsurfaceViewer kan je 3D modellen van de ondergrond bekijken en manipuleren in 2D en 3D. Je kan zelf het model doorprikken en verticale en horizontale doorsnedes of profielen maken. Je kan de positie van de verschillende (hydro)geologische eenheden in de ondergrond bekijken. Doorloop deze 2 stappen: 1. Download en installeer de software, én 2. download het gewenste projectbestand vanop deze pagina.
STAP 1: Download en installatie
De viewer is gratis te downloaden en eenvoudig te installeren. Download eenmalig de 3D SubsurfaceViewer. Kies hieronder de juiste versie voor uw computer. Indien er updates zijn, krijgt u hiervan een melding.
Download daarna een projectbestand. Dit omvat de modeldata om in te laden in het programma. Deze bestanden vragen enige tijd om in te laden in het programma, daarna werkt het programma vlot.
Download 3D Subsurfaceviewer
STAP 2: Download het gewenste projectbestand
De beschikbare modellen zijn *.svp-bestanden. Om een 3D-model te bekijken in de 3D SubsurfaceViewer, bewaar je de gewenste gecomprimeerde modelfile eerst op je computer. Pak het zip-bestand uit naar het *.svp-bestand.
Kies in de 3D-SubsurfaceViewer "Bestand/project openen" en selecteer het svp-bestand dat je lokaal hebt opgeslagen. Het inlezen duurt 2 minuten, daarna kan je vlot aan de slag.
- G3Dv2 inclusief breuken
- G3Dv2 exclusief breuken
- G3Dv3 inclusief breuken
- G3Dv3 exclusief breuken
- H3O - Roerdalslenk
- H3O - De Kempen
- H3O - De Voorkempen (geologie)
- H3O - De Voorkempen (hydrogeologie)
- Overzichtskaart deelgebieden Leemmodel
- Leem - gebied 1 t.e.m. 5
- Leem - gebied 6 t.e.m. 8
- Leem - gebied 9 t.e.m. 11
- Leem - gebied 12 t.e.m. 14
- Ondiep Model Antwerpen (2021)
- boven Westfaliaan
G3Dv2 – Geologisch 3D Model van Vlaanderen en het Brussels Hoofdstedelijk Gewest, versie 2
De 3D SubsurfaceViewer maakt het mogelijk om het G3Dv2, het geologisch lagenmodel van Vlaanderen en het Brussels Hoofdstedelijk Gewest, te bekijken in 2D en 3D.
Om de data van het G3Dv2 in de 3D SubsurfaceViewer ter beschikking te stellen, werden er enkele manipulaties aan de data uitgevoerd, in vergelijking met de originele downloaddata zoals:
- Voor het niet-tabulair Quartair werden de rastercellen met dikte 0m weggeknipt, zodat daar de dagzomende eenheden zichtbaar worden,
- Aan de lagen Cambrium-Ordovicium-Siluur, waarvan binnen het G3Dv2 de top gemodelleerd werd, werd een default dikte toegekend, enkel voor visualisatie in de 3D Viewer,
- Van de breukenlijnenkaarten worden continu 3D breukvlakken berekend bij visualisatie. Deze breukvlakken kunnen in realiteit ook uit bijvoorbeeld vele kleine breuktrajecten bestaan. Enkel de breuken in het Neogeen-Paleogeen van de Roerdalslenk worden bij visualisatie nit voorgesteld.
G3Dv3 – Geologisch 3D Model van Vlaanderen, versie 3
De 3D SubsurfaceViewer maakt het mogelijk om het G3Dv3, het geologisch lagenmodel van Vlaanderen, te bekijken in 2D en 3D.
Om de data van het G3Dv3 in de 3D SubsurfaceViewer ter beschikking te stellen, werd enkel de volgende manipulatie aan de data uitgevoerd, in vergelijking met de originele downloaddata zoals:
- Aan de laag Siluur-Ordovicium-Cambrium, waarvan binnen het G3Dv3 de top gemodelleerd werd, werd een default dikte toegekend, enkel voor visualisatie in de 3D Viewer
De 3D-files van de breuken zijn een eindproduct van G3Dv3, en werden zonder manipulatie toegevoegd aan het modelbestand.
H3O – De Roerdalslenk
H3O-Roerdalslenk is een (hydro)geologisch 3-dimensionaal model van de ondergrond van de Roerdalslenk.
H3O – De Kempen
H3O-De Kempen is een (hydro)geologisch 3-dimensionaal model van de ondergrond van de Kempen.
H3O - De Voorkempen
H3O-De Voorkempen is een (hydro)geologisch 3-dimensionaal model van de ondergrond van de Voorkempen.
Het Delfstoffenmodel Leem
Het Delfstoffenmodel Leem geeft de Quartaire (niveo)-eolische leemafzettingen weer in Vlaanderen in 3D. De projectbestanden zijn opgedeeld in deelgebieden. De ligging van de deelgebieden kan worden bekeken in de overzichtskaart van de projectgebieden in de sectie hieronder.
Het ondiep Geologisch 3D lagen- en voxelmodel van regio Antwerpen
Het Ondiep Model van Antwerpen geeft een beeld van de variatie in samenstelling van de ondiepe ondergrond van de Antwerpse regio.
Geologisch 3D-model boven Westfaliaan
De update van het boven Westfaliaan (2022) resulteerde in een gedetailleerd 3D-model van de formaties van Flénu en Neeroeteren, alsook een aangepaste versie van de eenheden Perm-Trias en Jura
Handleidingen
Achtergrondinfo modellen
Gebruik
De 3D SubsurfaceViewer is een geregistreerd handelsmerk van INSIGHT GmbH, http://www.subsurfaceviewer.com .
De 3D SubsurfaceViewer maakt een visualisatie van de geologische lagen in de ondergrond. Daarvoor worden de basisdata, zoals het G3Dv2-model. Voor een vlotte visualisatie in het programma worden op de lagen en de breuken berekeningen toegepast. Hierdoor kan het zijn dat de visualisatie soms afwijkt van de authentieke data. Meer uitleg hierover vindt u in de handleiding. Het modelbestand vraagt enkele minuten, afhankelijk van uw computer, om in te laden. Het bestand met breuken heeft meer laadtijd nodig dan het bestand zonder breuken. De breuken worden namelijk berekend voor de visualisatie. Afhankelijk van de door u gekozen resolutie, worden ook volumes en vlakken berekend.
