Thema Geotechniek in 2020

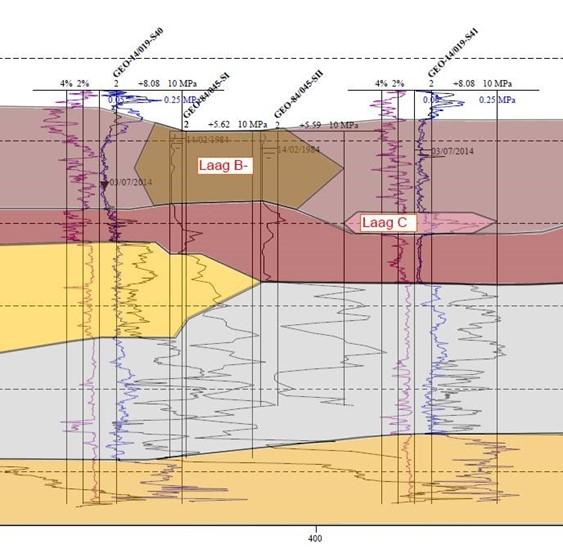

Geotechnische case lagenopbouw met behulp van python/pydov

De afdeling Geotechniek en DOV zijn geïnteresseerd in de ontwikkeling van een tool die het maken van een grondlagenopbouw kan faciliteren.

Het is bijzonder interessant om in dit kader van andere partijen te vernemen hoe zij nu reeds een lagenopbouw maken, al dan niet met behulp van pydov. Daarom werd in juni 2020 een oproep gelanceerd met betrekking tot de case 'Lagenopbouw Royersluis'. Hierbij werd de geotechnische inputdata gegeven en en was het de bedoeling om de verschillende lagenopbouw-outputs die hiermee gerealiseerd werden, te ontvangen. Alle info vind je hier.

Vernieuwde invoerapplicatie voor sonderingen

De invoerapplicatie voor sonderingen op DOV is vernieuwd. Enerzijds zijn er verschillende aanpassingen gebeurd om extra gegevens te kunnen invoeren zoals

• conus calibratiedatum
• leverancier conus
• filter locatie
• methode verzadiging
• opgemeten sondeerlengte
• nulpuntverloop.

Anderzijds zijn er parameters bijgekomen waarmee er inzicht verkregen wordt in de kwaliteit van de meting:

• testtype
• norm
• toepassingsklasse

Dit alles kan je bekijken in een sondeerfiche, in de header en in de tabbladen "Details en Parameters" (bijvoorbeeld GEO-20/002-S1 of 1805528_S1). De norm kan getoond worden voor elektrische sonderingen uitgevoerd vanaf 2012 en mechanische sonderingen uitgevoerd vanaf 2009. De toepassingsklasse wordt berekend op basis van de nulpunten en de opgemeten sondeerlengte. Meer uitleg hierover vind je hier. Om deze informatie te kunnen ingeven, werd in eerste instantie al het DOV-GEF formaat bijgewerkt. Er is ook al een aangepaste versie van het XML-schema, beschikbaar. Binnenkort worden ook de import en export via XML, grafieken en listings aangepast.

Formele geologische interpretaties van boringen en sonderingen

De Nationale Commissie voor Stratigrafie (NCS) van België werkt de stratigrafische nomenclatuur voor de Belgische geologische ondergrond uit volgens internationale standaarden en conventies. Zo’n nomenclator beschrijft en benoemt de verschillende geologische lagen in de ondergrond. Door het gebruik ervan bij interpretaties van boringen en sonderingen, kunnen geologen de ondergrond in kaart brengen of in 3D-modellen vertalen. De formele geologische interpretaties van boringen en sonderingen, zoals je die terug vindt op de boorrapporten en de fiches (voorbeeld DOV boorfiche en DOV sondeerrapport) in DOV steunen op deze lithostratigrafische nomenclatuur. Achter de schermen heeft DOV aanpassingen gedaan aan de datastructuur, zodat de aanpassingen die de NCS doorvoert, ook gedocumenteerd worden in de Beheersapplicatie. DOV dwingt nu het correcte gebruik af van geldige eenheden bij het ingeven van een interpretatie in de databank. Daarnaast worden ook alle formele eenheden dynamisch vertaald naar het INSPIRE-datamodel, zodat iedereen in Europa de DOV-interpretaties kan vertalen naar eigen nomenclatuur en standaarden. Dit is een stapje omhoog op de kwalitatieve ladder, én maakt de Vlaamse ondergrondgegevens bruikbaar voor integratie in Europese context.

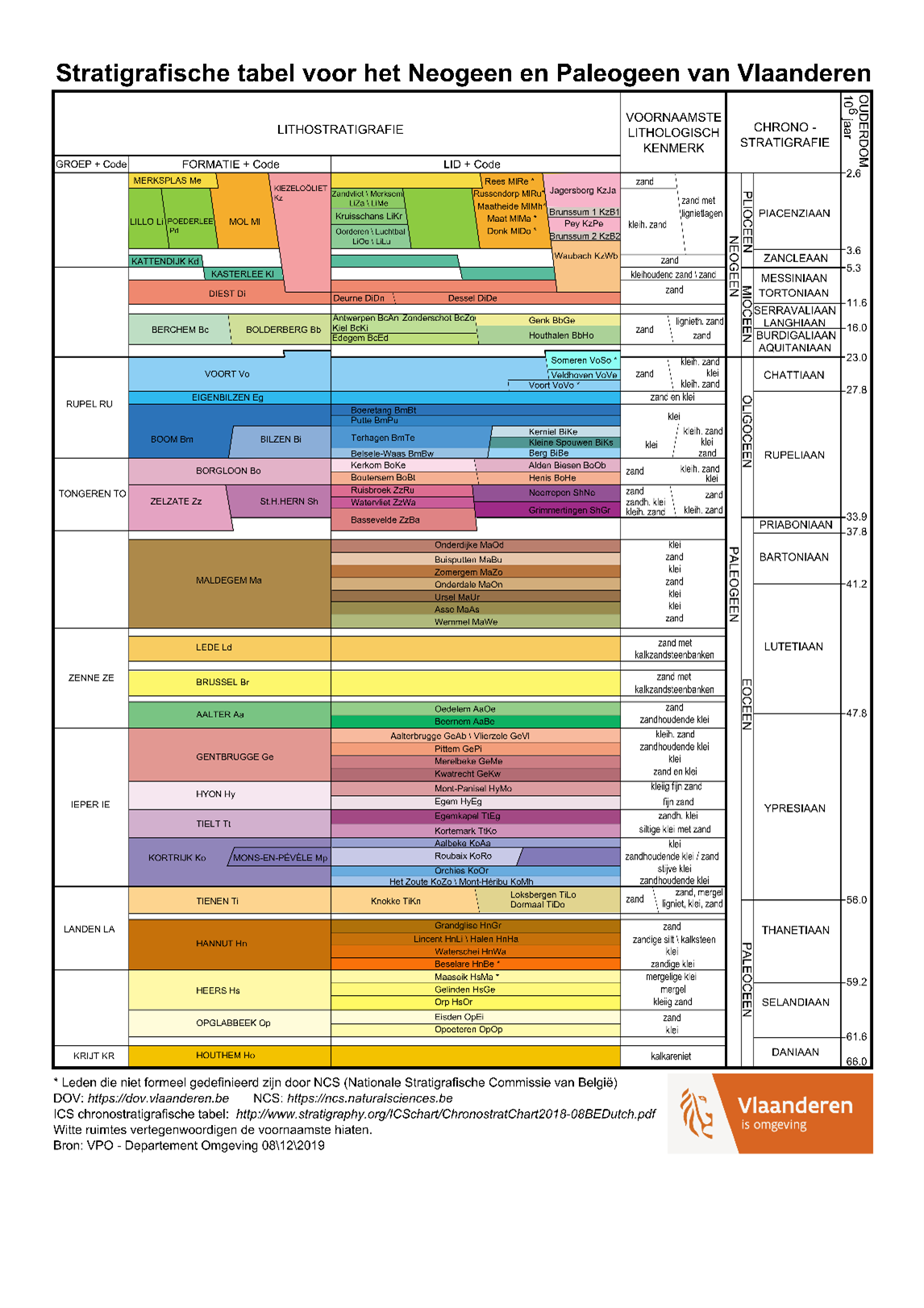

Figuur: Lithostratigrafische nomenclatuur voor het Neogeen en Paleogeen in Vlaanderen


De volgende stap is dat er ook in de DOV-verkenner gemakkelijker kan gezocht worden op deze gegevens.
