Thema Geologie in 2021
Nieuwe DOV-tool “Virtueel profiel” werd gepubliceerd
In 2021 stelden we met trots de nieuwste toepassing voor in de DOV-verkenner: het Virtueel Profiel. De Virtuele Boring is al enkele jaren een van de favoriete tools voor het verkennen van de Vlaamse ondergrond via een verticale doorprik. Met het Virtueel Profiel gaan we nu nog een stapje verder, zodat je overal in Vlaanderen een dwarsdoorsnede van de ondergrond kan maken. Dit kan door simpelweg een lijn te tekenen op de kaart van de DOV-verkenner, waarna er onderaan een dwarsdoorsnede van de ondergrond langsheen de getekende profiellijn verschijnt. Net als bij de Virtuele Boring is het mogelijk om al onze gebiedsdekkende geologische (G3D) en hydrogeologische (H3D) 3D-modellen van de ondergrond te visualiseren. Profielen zijn een zeer goede manier om een beter inzicht te krijgen in de ondergrond, aangezien je ook een beeld krijgt van de horizontale variaties en van de structuren, zoals breuken, aanwezig in de ondergrond.

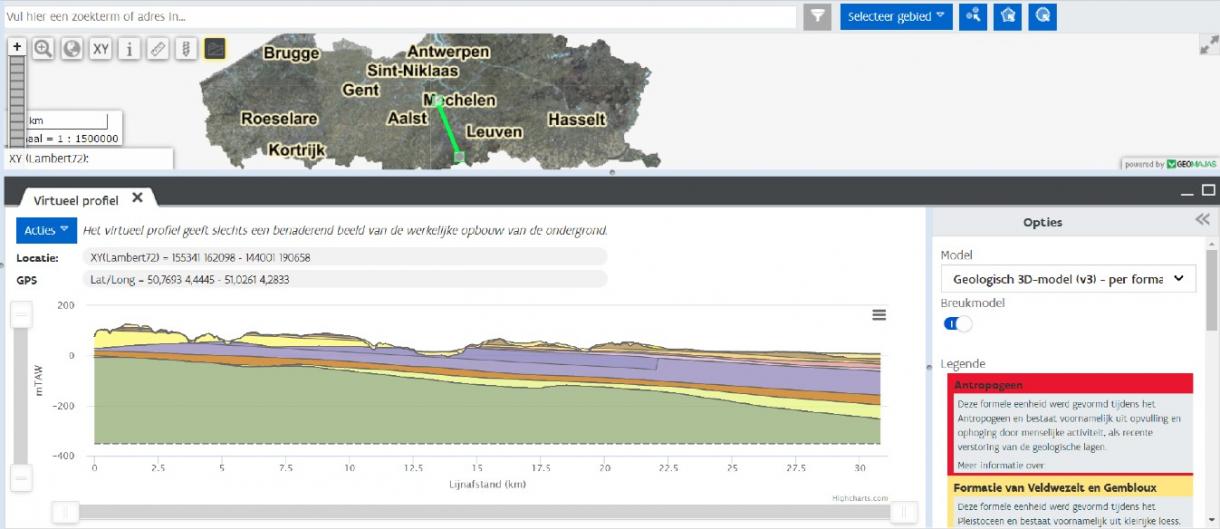

Voorbeeld van een Virtueel Profiel in de DOV-verkenner
Publicatie van de vernieuwde versies van de (hydro)geologische 3D modellen van de ondergrond (G3Dv3.1 en H3Dv2.1)
De vernieuwde versies van de (hydro)geologische 3D modellen van de ondergrond, G3Dv3.1 en H3Dv2.1, zijn sinds 2021 beschikbaar op DOV (https://dov.vlaanderen.be/page/geologisch-3d-model-g3dv3). Het gaat om technische updates waarbij er geen belangrijke inhoudelijke wijzigingen doorgevoerd werden. Voor G3Dv3.1 zijn er in de Verkenner nu ook lagen beschikbaar die een overzicht geven van het voorkomen van alle gemodelleerde formaties en leden, gelijkaardig aan een geologische kaart.
De vernieuwde kaartlagen zijn alvast beschikbaar in de Verkenner. De Virtuele Boring en het Virtuele Profiel zijn nog niet aan deze vernieuwde dataset aangepast.

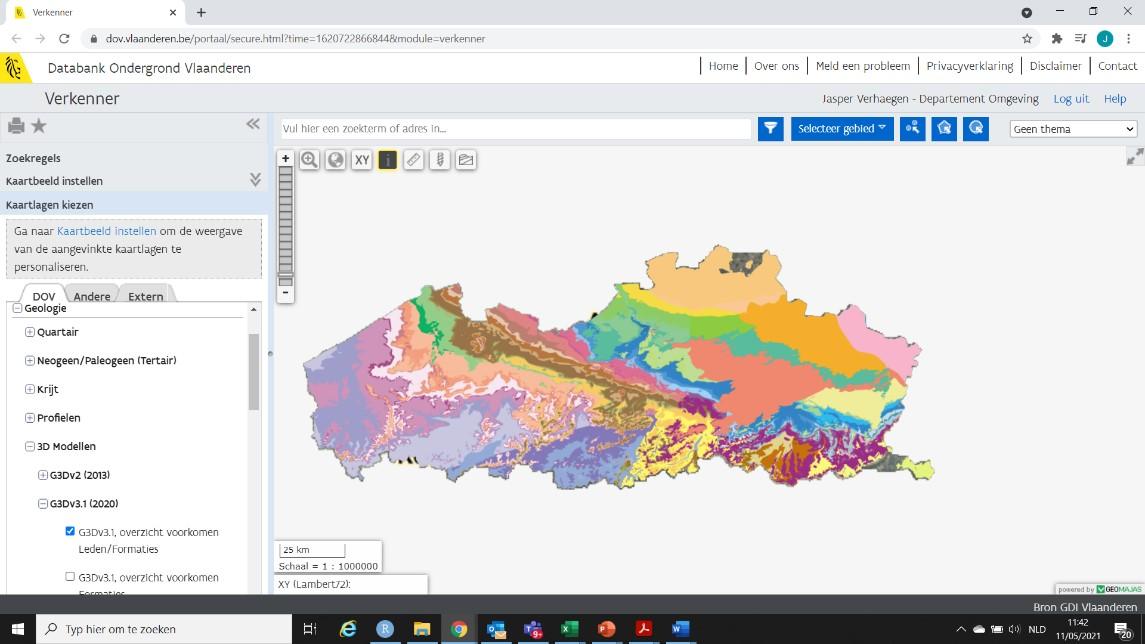

Beeld uit de Verkenner van het overzicht van de voorkomens van leden in formaties volgens G3Dv3.1
Publicatie van het Ondiep geologisch 3D lagen- en voxelmodel van regio Antwerpen
Dit ondiepe model geeft de variatie in de samenstelling van de ondergrond weer tot -50 mTAW voor de stedelijke regio van Antwerpen en een deel van de Antwerpse haven. Het model kan als referentie dienen voor geologisch, geotechnische en grondwater toepassingen of onderzoek en kan gebruikt worden voor prospectieve doeleinden. Het is het eerste stedelijke, gedetailleerd ondergrondmodel, gepubliceerd op DOV. Het model is opgemaakt door VITO i.o.v. Departement Omgeving, VPO. Het rapport en de data zijn vrij downloadbaar. DOV werkt aan een thema-Verkenner voor ondiepe stedelijke modellen, waarin dit het eerste model zal zijn dat daarin gepubliceerd wordt.
Verwerking scores (gecodeerde) lithologische beschrijvingen in DOV
Sinds 2020 wordt de kwaliteit van (gecodeerde) lithologische beschrijvingen, aangeleverd aan DOV, jaarlijks geëvalueerd. Hiervoor werden minimale vereisten voor kwaliteitsvolle beschrijvingen gedefinieerd. Voor alle beschrijvingen in DOV wordt via de extractie van objectieve parameters uit de beschrijvingen automatisch een score op 10 toegekend. Op basis van deze score worden vier categorieën onderscheiden:
- slecht (< 4.7/10)
- matig (4.7/10 tot 6.6/10)
- goed (6.6/10 tot 8.5/10)
- zeer goed (> 8.5/10)
Deze categorieën zijn sinds 2021 publiek beschikbaar op de DOV fiches en de DOV boorrapporten. Daarnaast wordt ook een parameter ‘geschiktheid boormethode’ gedefinieerd, die aangeeft of de beschrijving opgemaakt werd op stalen uit een boring met een hoge (bv. kernboring) of lage (bv. spoelboring) geschiktheid voor het uitvoeren van een gedetailleerde beschrijving.

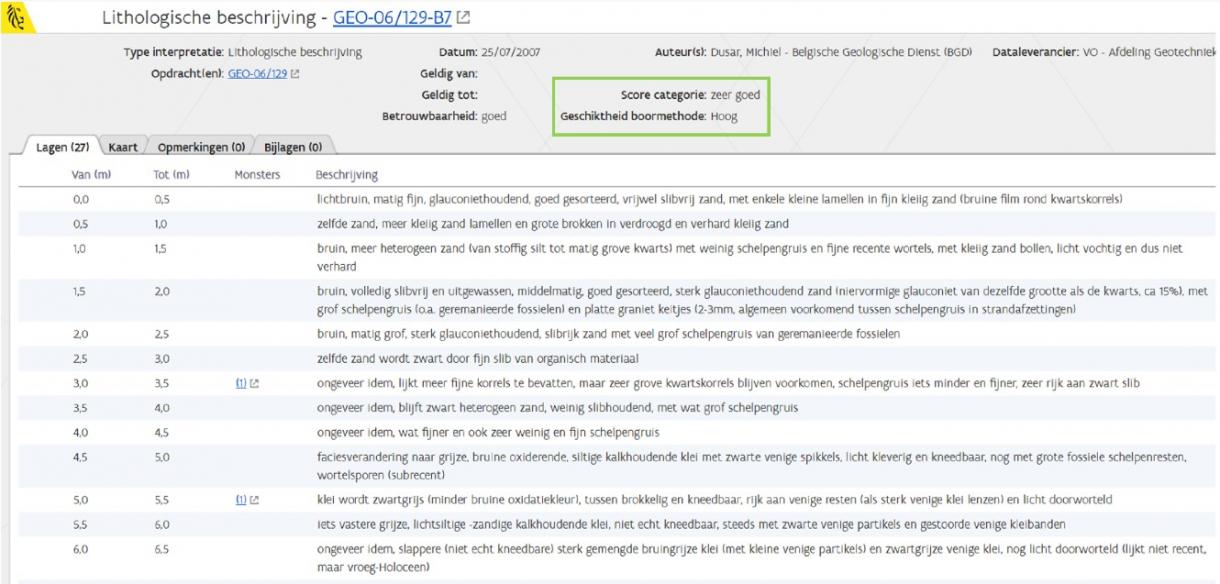

Voorbeeld van een beschrijving in DOV met score categorie ‘zeer goed’ en geschiktheid boormethode ‘hoog’.
De evaluatie van de kwaliteit van de (gecodeerde) beschrijvingen in DOV, situatie april 2021, leert dat er nog veel verbetermarge is, maar een grote groep van uitvoerders reeds op de goede weg is met matig tot goede beschrijvingen. De positieve evolutie lijkt sterk ingezet te zijn sinds de start van onze monitoring in juni 2020.
